Ротор КУБИТ HS10

Что такое ротор КУБИТ HS10 и какую роль он играет в дробилке?

Ротор КУБИТ (Impact Crusher Rotor) HS10 — это один из ключевых компонентов дробилки КУБИТ HS10, обеспечивающий эффективное дробление минеральных материалов. Быстрое вращение ротора создает необходимую кинетическую энергию для удара по сырью, что приводит к его разрушению и измельчению.
Износостойкие роторы КУБИТ изготавливаются, как правило, из легированных сплавов, устойчивых к истиранию, таких как марганцовистая сталь (Manganese Steel), чугун Ni-Hard или высокохромистый чугун (High Chromium Cast Iron), что обеспечивает долговечность в условиях абразивного износа и ударных нагрузок.

Конструкция и материал ротора дробилки напрямую влияют на производительность, надёжность и качество конечного продукта.
Качественные роторы производятся из особо прочных износостойких сплавов (Ni-Hard, высокомарганцовистая сталь), способных выдерживать экстремальные ударные и абразивные нагрузки.
Очень важно, чтобы в конструкции ротора был достигнут идеальный динамический баланс, что предотвращает вибрации оборудования и преждевременный износ.

В промышленной группе «Авангард» роторы КУБИТ производятся по технологии высокоточного литья с применением качественного сырья.
Компания осуществляет инженерное сопровождение, обратное проектирование (reverse engineering) и 3D-моделирование каждого ротора, что позволяет выпускать решения с оптимальной прочностью и длительным сроком службы для всей линейки дробилок КУБИТ (в том числе HS10 и HS7).
К основным достоинствам роторов производства «Авангард» относятся:
— идеальный динамический баланс,
— оси из кованой инструментальной стали (Forged Steel Shafts),
— высококачественные подшипники,
что обеспечивает отличную работоспособность и снижает затраты на эксплуатацию и ремонт.

Производство роторов дробилки КУБИТ HS10 из износостойких сплавов в «Авангард»

В производственном комплексе «Авангард» роторы КУБИТ HS10 изготавливаются с применением износостойких сплавов, таких как чугун Ni-Hard и высокомарганцовистая сталь (High Manganese Steel), что обеспечивает надежную работу в самых тяжелых условиях.
Роторы КУБИТ — основополагающие элементы дробилки КУБИТ, играющие важную роль в стабильности процесса дробления и увеличении срока службы всей изнашиваемой группы деталей.

Производство HS10 в «Авангард» — это точное литье, промышленное 3D-моделирование и инжиниринг полного цикла, что гарантирует высочайший уровень динамического баланса, точные размеры всех посадочных мест и усиленную конструкцию. В изготовлении шестерен и валов ротора (Forged Rotor Shaft) применяется кованая сталь, а площадки крепления боек (Blow Bars) проектируются с учётом простоты замены и доступа для технического обслуживания.
Роторы «Авангард» уверенно конкурируют с любыми зарубежными и отечественными аналогами по ресурсу и качеству.

Технические характеристики ротора КУБИТ HS10

Ротор КУБИТ HS10 — важнейший элемент дробилок, на эффективность которого опирается весь процесс переработки минералов. Краткое описание конструкции и параметров:

1. Конструкция ротора

Ротор состоит из нескольких базовых компонентов, включая:

• Вал ротора: основной несущий элемент, обеспечивающий вращение; изготавливается из стали марки Ck45 (или аналогов).
• Бойки (челюсти/молотки): сменные элементы из износостойких сталей, обеспечивают непосредственное дробление материала и передачу энергии удару.
• Втулки (износостойкие карманы): защищают корпус от прямого контакта боек с основой ротора, также выполнены из высокопрочных сталей.

2. Технические параметры

• Диаметр ротора: обычно около 900 мм.
• Скорость вращения ротора: регулируемая, от 900 до 1200 об/мин (в зависимости от модели и назначения).
• Число боек: как правило, 4–6 молотков (конфигурируется под материал и требования процесса).
• Материал боек: легированные износостойкие стали высокой прочности.

3. Принцип действия ротора

Быстрое вращение HS10 приводит к интенсивному контакту поступающего материала с бойками, что обеспечивает эффективное дробление и измельчение. Отколотые фрагменты выводятся через решетку/шлюз дробилки и дальше по технологической линии.

4. Производительность

Агрегат способен перерабатывать до 200 тонн сырья в час (зависит от породы и настроек оборудования).

5. Техническое обслуживание

Из-за высоких ударных и абразивных нагрузок регулярная инспекция и своевременная замена боек и втулок крайне важна.
Также постоянно проверяйте состояние вала и балансировку — это защищает ротор от преждевременных повреждений.

Ротор HS10 — один из определяющих компонентов всей дробильной системы КУБИТ, от его состояния зависит производительность и срок службы всей установки.

Монтаж и эксплуатация ротора КУБИТ HS10

Установка и использование ротора КУБИТ HS10 требует высокой точности и инженерного внимания для достижения наилучшей производительности оборудования.
Перед монтажом следует убедиться в исправности и отсутствии износа главного вала дробилки.
Ротор насаживается с минимальным зазором, обязательна точная динамическая балансировка с целью устранения вибраций.
Бойки (Blow Bars) ставятся строго в отведённые места, болты затягиваются моментом по паспорту. Для эффективной эксплуатации важно поддерживать оптимальные режимы вращения и нагрузки, не допускать перегрузок.
Регулярный осмотр, своевременная замена изнашиваемых боек и проверка лопастей ротора позволяют гарантировать стабильную работу дробилки на максимуме возможностей.

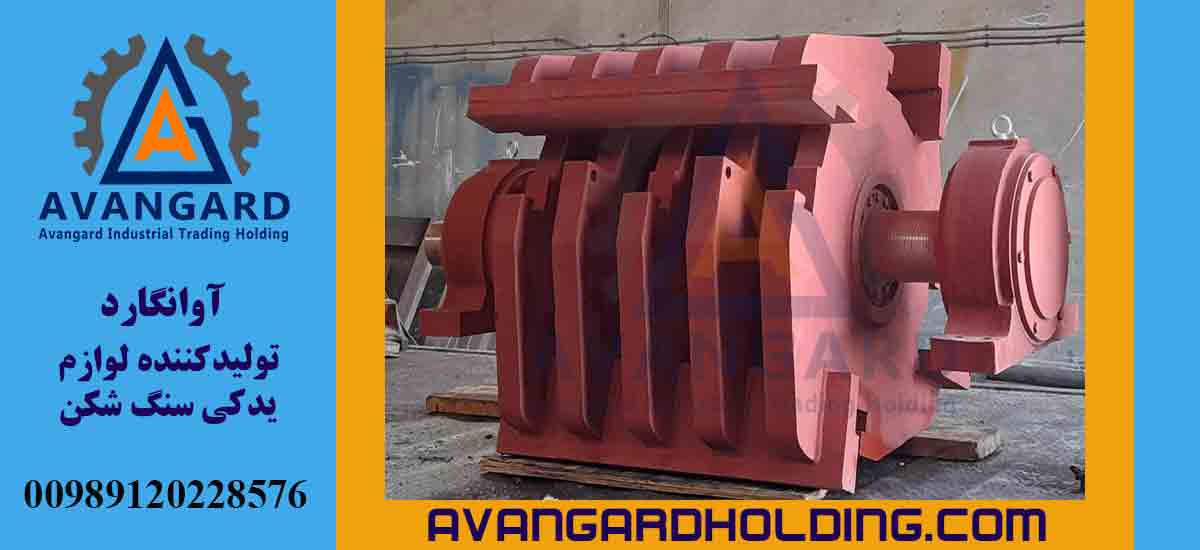

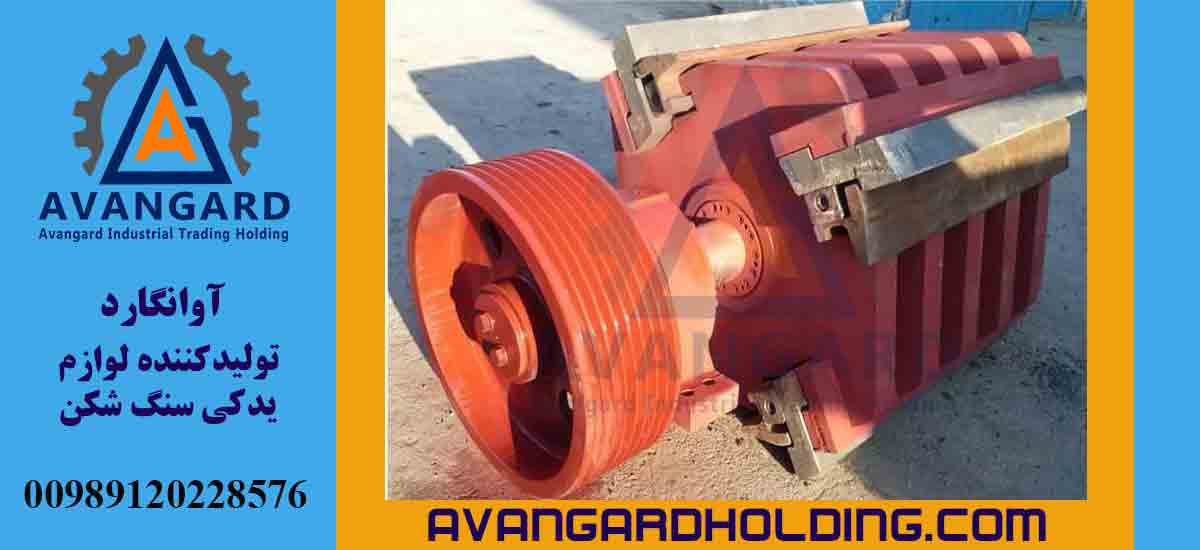

Покупка ротора КУБИТ HS10 в Авангард

Ищете ротор КУБИТ HS10 высокого качества и по конкурентной цене?
Компания Авангард — ведущий производитель и поставщик роторов КУБИТ любых модификаций.
Весь ассортимент выпускается из износостойких сплавов — марганцовистая сталь, чугун Ni-Hard, а полный технологический цикл обеспечивает долговечность и прочность конструкций.

Роторы КУБИТ от «Авангард» — это точное литье, обратное проектирование, идеальная балансировка.
Материал ротора стойко противостоит истиранию и ударам, существенно снижая затраты на обслуживание дробилок.
Все модели проходят компьютерный расчет динамического баланса для исключения биений даже на максимальных скоростях.

Заказать ротор КУБИТ в «Авангард» можно по телефону 8 (912) 022-85-76 или через сайт ru.avangardholding.com.
Наши инженеры проконсультируют, рассчитают подбор и выполнят поставку для любых задач!

Цена ротора КУБИТ HS10

Цена на ротор КУБИТ HS10 зависит от используемого сплава, габаритов и серии дробилки.
В «Авангард» всегда в наличии и на заказ — износостойкие роторы из марганцовистой стали и чугуна Ni-Hard, которые льют и контролируют с применением трёхмерного моделирования и проверки на эксплуатационную устойчивость.

Формирование цены — по массе ротора, модели дробилки, классу используемого сплава и сложности изготовления.
«Авангард» применяет современные технологии для производства и обеспечивает лучшие условия на рынке.
Наши специалисты подберут оптимальную комплектацию и предоставят техническую консультацию по подбору.

Внимание! Цены сейчас обновляются — для расчета стоимости обращайтесь в отдел продаж компании «Авангард».
