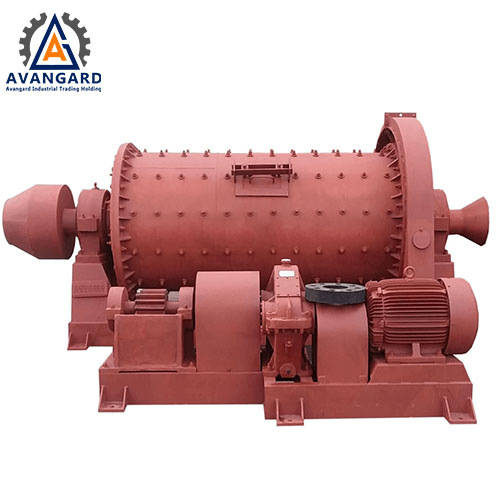

Шаровая мельница (барабанная мельница)

Шаровая мельница (Ball Mill) — это одно из важнейших и самых востребованных оборудований для переработки минерального сырья и карьеров песка, которое используется для измельчения и порошкообразования твердых материалов. Этот цилиндрический аппарат с непрерывным вращением приводит в движение шары из износостойкой стали, легированного чугуна или технической керамики, которые при соударении с материалом обеспечивают измельчение до очень мелкой фракции.

В шаровых мельницах процесс мельничной обработки (Grinding Process) осуществляется в сухом или мокром режиме. Оборудование применяется в различных отраслях, таких как горнодобывающая промышленность, цемент, металлургия, керамика и химическая промышленность, и благодаря своей способности измельчать материалы до очень мелкой фракции, является незаменимым в производственных линиях. К основным преимуществам шаровой мельницы относятся: высокий КПД, способность к измельчению до размеров менее 0.3 мм, разнообразие материалов шаров и индивидуальный дизайн под требования заказчика. Оборудование рассчитано на обработку больших объемов материалов и отлично подходит для порошкообразования твердых материалов и их равномерного смешивания.

Группа Авангард, обладая возможностями специализированного литья и реверс-инжиниринга, производит различные износостойкие и специальные комплектующие для шаровых мельниц высочайшего качества. Этот холдинг является лидером по проектированию и производству индивидуальных шаровых мельниц и зарекомендовал себя как один из ведущих поставщиков данного оборудования в Иране. Для получения дополнительной информации и профессиональной консультации по вопросам приобретения шаровой мельницы и производства специальных и износостойких деталей обращайтесь в Авангард.

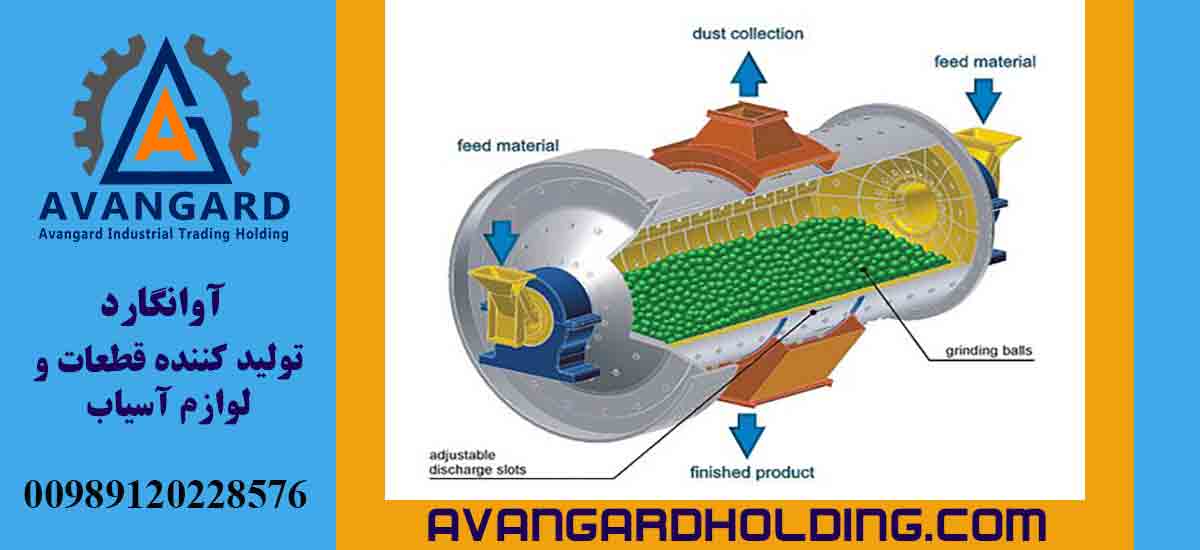

Как работает шаровая мельница?

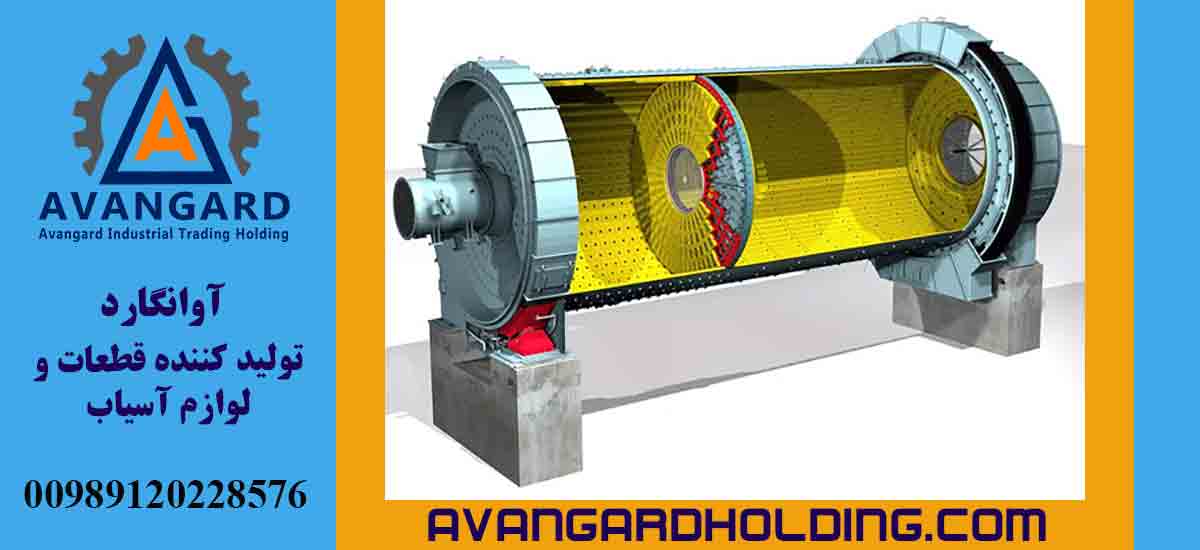

Шаровая мельница (Ball Mill) — это вращающийся цилиндрический аппарат, работа которого основана на принципе трения и удара между шарами и подаваемым материалом. Устройство состоит из металлического цилиндра, установленного на подшипниках, который приводится во вращение с помощью электродвигателя и редуктора. Внутри цилиндра заполнены шары для мельницы из различных материалов, например, закалённая сталь, износостойкая сталь, легированный чугун или техническая керамика.

При вращении цилиндра шары поднимаются за счёт центробежной силы и трения, а затем падают; это падение создает удар и давление на материал внутри мельницы, раздробляя его до более мелкой фракции. Одновременно столкновения между шарами приводят к истиранию материала, обеспечивая полноценный процесс измельчения и помола (Grinding).

Процесс может осуществляться в мокром (wet grinding) и сухом (dry grinding) режиме; в мокром режиме для улучшения результатов и предотвращения образования пыли используют воду или другие жидкости. На эффективность мельницы и качество конечного продукта влияют такие параметры, как скорость вращения, объём шаров, тип подаваемого материала и внутренняя конструкция мельницы.

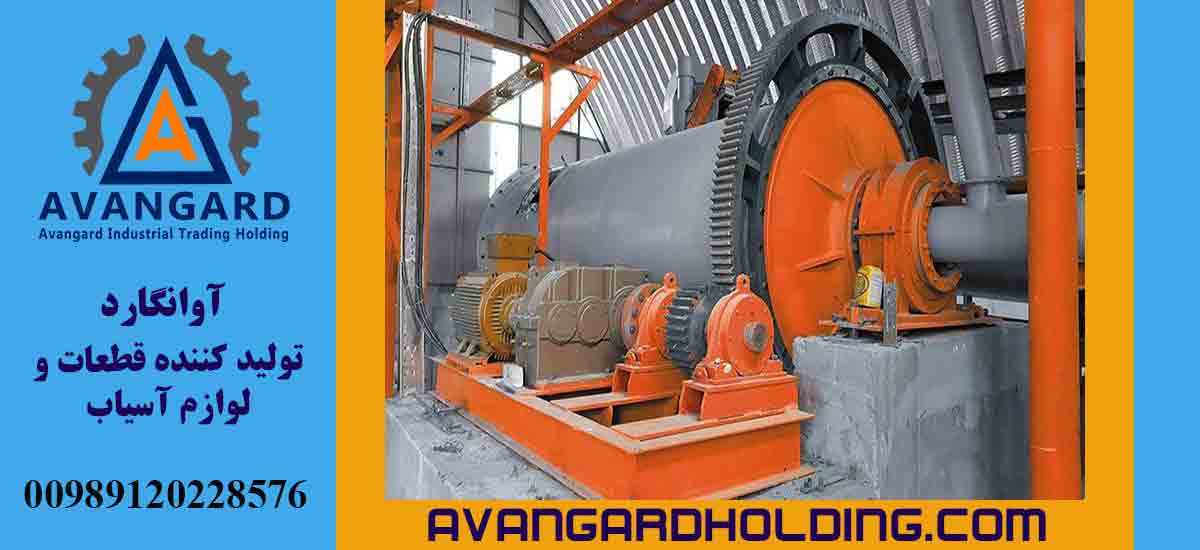

Применение шаровых мельниц в горнодобывающей и металлургической индустрии

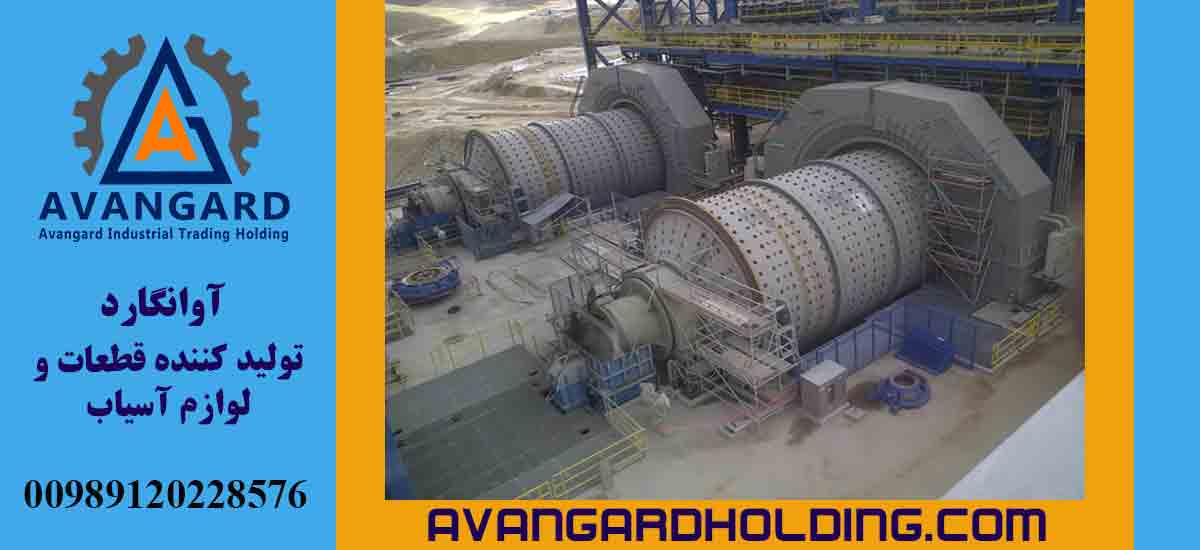

Шаровая мельница — ключевое оборудование в горнорудной, металлургической промышленности и предварительной переработке сырья. В рудниках этот аппарат используется для измельчения железной руды, меди, золота, барита, кремнезёма и других твёрдых пород. В металлургии мельница играет важную роль в подготовке сырья для плавки и легирования металлов. Также она применяется для производства сплавных порошков, минеральных добавок и химических соединений.

Шаровая мельница (Ball Mill) — это незаменимое устройство для горнодобывающих, перерабатывающих и экстракционно-металлургических предприятий. В производственных линиях шахт оно используется для измельчения руд и сокращения их крупности для железной руды, меди, золота, свинца, цинка, барита, кремнезёма, хромита и других руд. Измельчение в шаровой мельнице позволяет получить частицы микронного размера, необходимые для следующих стадий, таких как флотация (Flotation), выщелачивание (Leaching) или концентрация (Concentration).

В металлургии шаровая мельница также широко используется для изготовления металлических порошков, подготовки шихты для индукционных и дуговых печей, а также для производства спецсплавов и металлических композитов. В данной отрасли важна однородность частиц и снижение окисления поверхности металлов, чего легко добиться при правильной конструкции барабанной мельницы.

Благодаря возможности регулировки скорости, размера шаров, смены внутренней облицовки и работе в сухом и мокром режимах, шаровые мельницы — одни из самых универсальных аппаратов для измельчения и подходят как для промышленных, так и пилотных (Pilot scale) производств.

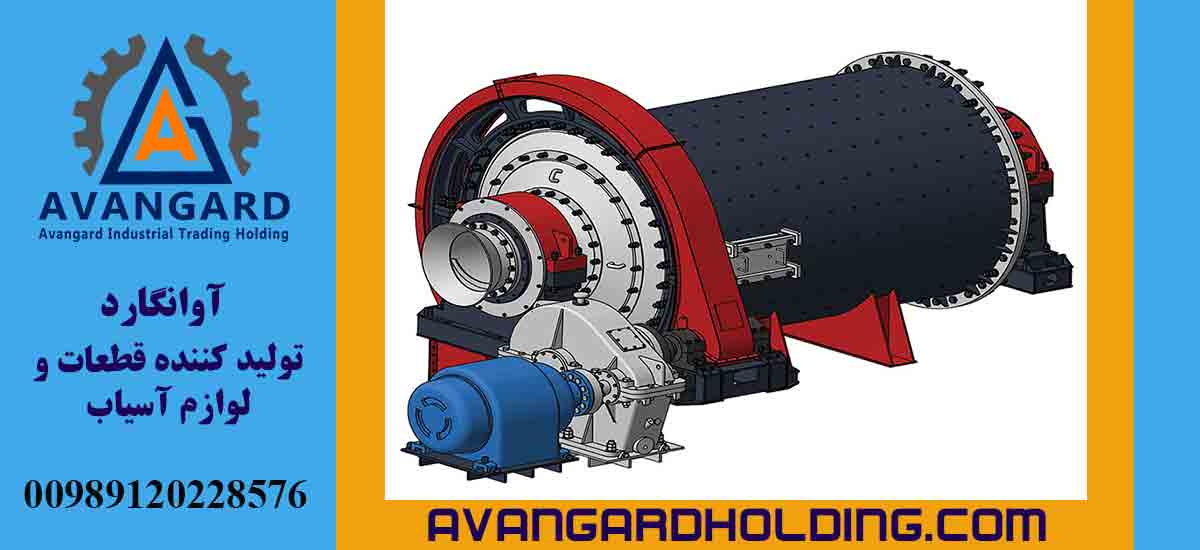

Типы шаровых мельниц и их различия

В зависимости от конструкции и назначения шаровые мельницы делятся на различные типы:

• Непрерывная шаровая мельница (Continuous Ball Mill)
• Периодическая шаровая мельница (Batch Ball Mill)
• Сухая шаровая мельница (Dry Ball Mill)
• Мокрая шаровая мельница (Wet Ball Mill)

Главное различие этих моделей заключается в способе загрузки материалов, выходе продукта и внутренней конструкции. Например, непрерывные мельницы применяются для крупносерийного производства, а периодические — чаще в лабораториях или мелкосерийном производстве.

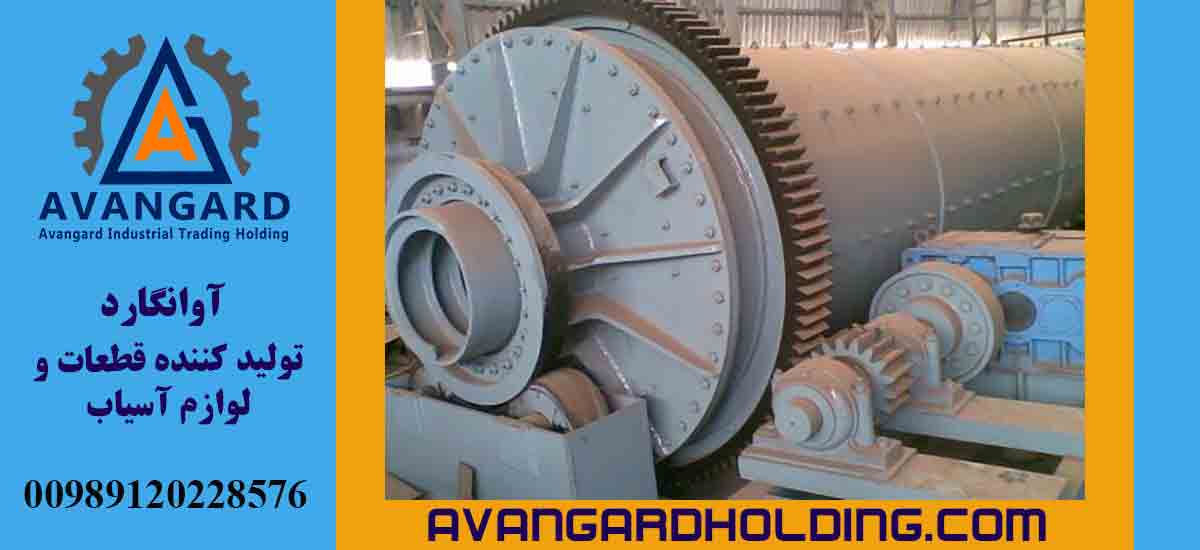

Непрерывная шаровая мельница (Continuous Ball Mill)

Непрерывная шаровая мельница — это один из видов промышленных мельниц, в которых материал поступает и выгружается непрерывно. В отличие от периодических мельниц (Batch Ball Mill), этот тип оборудования обеспечивает непрерывную (Continuous) помолочную операцию, позволяя производить продукт без перерыва. Подобные мельницы применяются в крупных промышленных производствах, так как их конструкция рассчитана на быстрое переработку больших объемов материалов.

Принцип работы непрерывной шаровой мельницы заключается в том, что материал постоянно поступает с одной стороны аппарата, проходит вдоль цилиндра, где измельчается стальными или чугунными шарами, и выходит с противоположной стороны для следующей стадии. Такие мельницы обычно применяются на цементных заводах, производствах керамики, порошков и в металлургических процессах.

Преимущество непрерывной шаровой мельницы перед периодической в том, что нет необходимости останавливать или перенастраивать оборудование в процессе эксплуатации — помол проводится постоянно. Это особенно важно для крупных предприятий и серийного производства, где требуется непрерывный цикл без остановок.

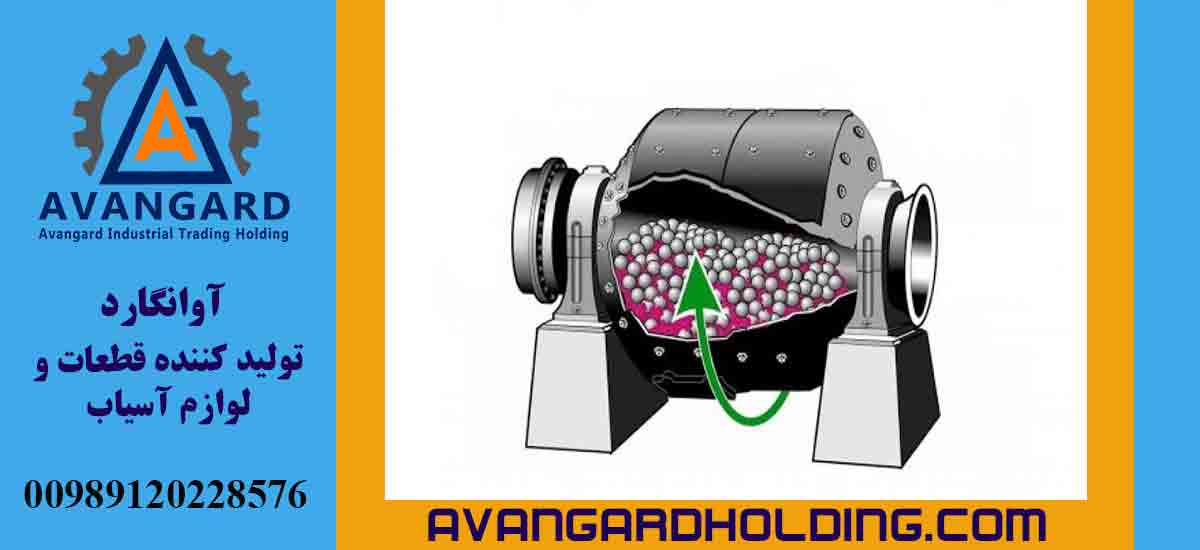

Периодическая шаровая мельница (Batch Ball Mill)

Периодическая шаровая мельница (Batch Ball Mill) — это вид мельницы, используемый в различных отраслях для помола материалов в малых и средних объёмах. В таких агрегатах материал периодически загружается в барабан и после завершения процесса полностью выгружается. Операция проводится в течение заданного времени, после чего начинается новая загрузка свежей партии.

Принцип работы периодической шаровой мельницы аналогичен непрерывной, но в данном случае процесс проходит в герметичной камере. Материал сталкивается с шарами из стали, чугуна или керамики и измельчается ударами и истиранием. После завершения цикла помоленный материал выгружается, и начинается новый цикл процесса.

Основные особенности периодических шаровых мельниц:

1. Гибкость производства: Данный тип мельницы чаще всего применяется для небольших и средних партий материалов, позволяя легко настраивать рабочие параметры под специфические задачи.
2. Точная настройка процесса измельчения: Благодаря отдельной загрузке и выгрузке материала есть возможность точного контроля времени помола и состава сырья.
3. Снижение энергопотребления: Такая мельница оптимизирована для меньших объемов обработки и обычно потребляет меньше энергии, чем непрерывные установки.

Периодические шаровые мельницы востребованы благодаря высокой точности, гибкости и пригодности для специальных процессов в фармацевтике, химическом производстве, керамике и лабораторных задачах. Они особенно идеальны для чувствительных и специальных материалов, требующих точного контроля параметров помола.

Сухая шаровая мельница (Dry Ball Mill)

Сухая шаровая мельница (Dry Ball Mill) — это один из важных типов промышленных мельниц, используемых для измельчения материалов без применения жидкостей (воды и других). Эта мельница, в отличие от мокрых (Wet Ball Mill) типов, осуществляет помол без добавления жидкостей. В нее материал загружается в сухом виде и подвергается дроблению и истиранию шарами о внутренние стенки барабана.

Ключевые особенности сухой шаровой мельницы:

1. Нет необходимости в воде или других жидкостях: Здесь материал обрабатывается в сухом виде, что особенно важно для некоторых технологических процессов, включая измельчение для производства цемента, минеральных порошков и спецсплавов.
2. Повышение производительности: Благодаря отсутствию необходимости в системах осушения или фильтрации для разделения жидкостей, выход продукции значительно увеличивается.
3. Достижение мелкодисперсных и однородных частиц: Оборудование способно производить очень мелкие порошки с размером частиц до микрон, что необходимо для многих отраслей промышленности и металлургии.
4. Оптимальна для измельчения твердых и хрупких материалов: Сухая шаровая мельница используется для измельчения твёрдых минеральных руд, таких как железная руда, гипс, барит и кварцевый песок.

Отрасли и процессы, использующие сухие шаровые мельницы:

• Цементная промышленность: используется для производства цементного порошка и сырья для цементных заводов.
• Металлургическая промышленность: для размола металлов и сплавов и производства металлического порошка.
• Керамическая промышленность: для получения керамических порошков и исходных материалов для производства плитки и керамики.
• Горнодобывающая промышленность: для измельчения сухого минерального сырья, такого как крупнофракционные руды.
• Специальные сплавы: для измельчения специальных сплавов и смешивания материалов в металлургических процессах.

Работа этой мельницы организована так, что материал поступает в камеру измельчения и под воздействием вращения цилиндра и ударов шаров по сырью происходит его раздробление. Скорость вращения, длина барабана мельницы и тип шаров — основные факторы, влияющие на эффективность мельницы.

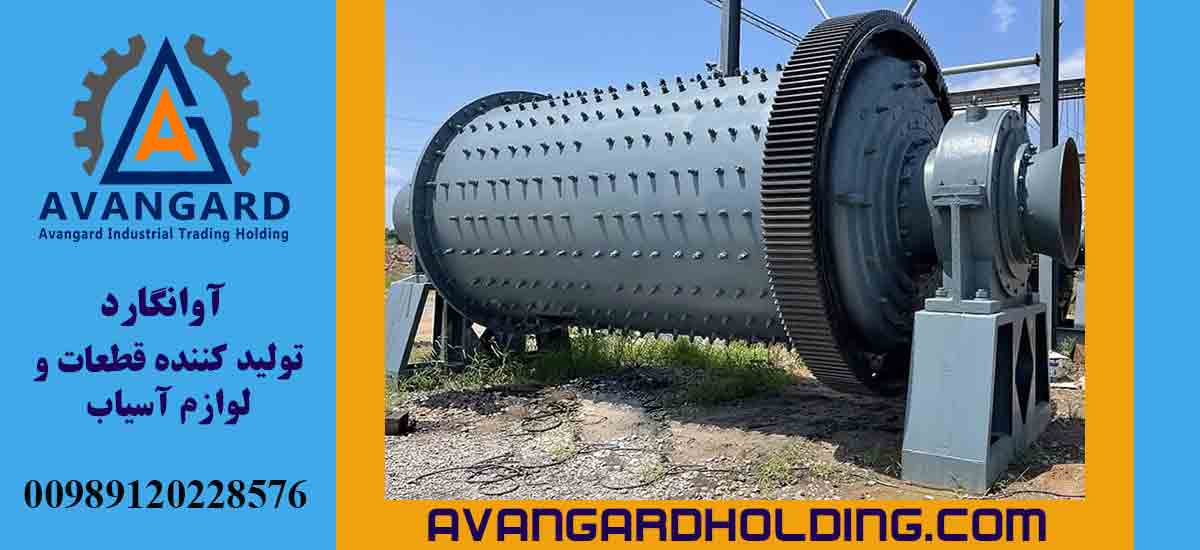

Мокрая шаровая мельница (Wet Ball Mill)

Мокрая шаровая мельница (Wet Ball Mill) — один из популярных промышленных видов мельниц, предназначенный для измельчения минеральных и химических материалов с использованием жидкостей. Помимо стальных, чугунных или керамических шаров, в этот тип мельницы к материалу добавляется жидкость, например, вода или другие реагенты. Жидкость облегчает перемещение материала по цилиндру и способствует более плавной работе оборудования. Кроме того, жидкость снижает температуру в процессе помола и предотвращает чрезмерный износ шаров и стенок мельницы.

Ключевые преимущества мокрой шаровой мельницы:

1. Использование жидкостей для снижения износа: добавление жидкостей позволяет эффективнее измельчать материал и предотвращает избыточное нагревание.
2. Подходит для влажных процессов: этот тип мельницы идеален для влажных процессов, таких как производство минеральных порошков, флотация (Flotation) и переработка минерального сырья.
3. Более точный контроль размера частиц: мокрая мельница способна получать очень мелкие и однородные частицы материала.
4. Увеличение производительности: применение жидкости способствует быстрому и эффективному измельчению, что особенно важно для производств с высокой мощностью.

Сферы применения мокрой шаровой мельницы:

• Горнодобывающая промышленность: для измельчения минеральных материалов — медь, золото, железная руда, барит и свинец с целью получения минеральных порошков или подготовки к дальнейшей флотации.
• Цементная промышленность: для производства цементного порошка и цементного сырья.
• Керамическая промышленность: используется для измельчения керамических материалов и производства однородных смесей для изготовления плитки и керамики.
• Химическая промышленность: производство химических порошков, специальных сплавов и процессов с высокой точностью.
• Фармацевтическая промышленность: для получения лекарственных порошков и активных веществ, требующих тонкого измельчения.

Принцип работы мокрой шаровой мельницы заключается в совместном измельчении материала с жидкостью в корпусе мельницы, где дальнейшее взаимодействие шаров с материалом запускает процесс дробления. Благодаря свойствам мокрого процесса, агрегат способен достигать очень мелких фракций (менее 0,1 мм).

Типы шаровых мельниц и их различия

В зависимости от конструкции и назначения шаровые мельницы делятся на различные типы:

Главное различие между этими моделями — особенности загрузки, выгрузки и внутреннего устройства. Например, непрерывные мельницы оптимальны для массового производства, в то время как периодические чаще используются в лабораториях и для ограниченных партий.

Литьё и производство износостойких комплектующих для шаровых мельниц

Одним из ключевых факторов эффективности и долговечности шаровых мельниц является качество расходных комплектующих. В компании Авангард специализированное литьё комплектующих для шаровых мельниц — шаров, футеровок (Liner), валов и внутренней броневой оболочки — производится из износостойких сплавов. Детали изготавливаются из легированного чугуна, марганцовистой стали، хромистой стали и закалённой стали и отличаются долгим сроком службы.

Шаровые мельницы — это фундаментальные элементы многих отраслей, применяемые в измельчении минерального сырья, перемалывании химических веществ и производстве микронных порошков. Одной из главных проблем в эксплуатации является повышенный износ внутренних деталей, который снижает эффективность работы оборудования. Для устранения этой проблемы и повышения жизненного цикла используются износостойкие комплектующие, что существенно увеличивает срок службы и снижает эксплуатационные издержки.

1. Износостойкие комплектующие для шаровой мельницы

В шаровой мельнице детали, которые больше всего контактируют с измельчаемым материалом, должны быть изготовлены из особо износостойких материалов. К таким комплектующим относятся:

• Шаровые тела: играют ключевую роль в дроблении материала и должны быть выполнены из материалов, устойчивых к интенсивному износу и многократным ударам. Используются износостойкая сталь, легированный чугун или техническая керамика.
• Корпус мельницы (обечайка): внутренняя поверхность, контактирующая с материалом и шарами, требует антикоррозионного и противоизносного покрытия. Обычно применяются износостойкий чугун либо специальные стали.
• Внутренние футеровки (лайнеры): для защиты наиболее нагруженных и подвергаемых давлению участков используют футеровки на основе хромовых и молибденовых сплавов.

2. Материалы и сплавы для производства износостойких деталей

Для изготовления износостойких деталей применяются специальные материалы и сплавы, отличающиеся повышенной стойкостью к износу и ударным нагрузкам. Основные из них:

• Высокохромистый чугун (Hi-Chrome Cast Iron): благодаря высокому содержанию хрома обладает отличной износостойкостью. Используется для футеровок мельницы и внутренних слоев.
• Износостойкая сталь (Hardox Steel): высокая твёрдость и стойкость к истиранию делают этот сорт стали оптимальным для шаров и стенок мельницы.
• Закалённые стальные сплавы: в некоторых случаях для повышения ресурса используют специальные стали с термической обработкой и выраженными антиабразивными свойствами.
• Износостойкая керамика: для некоторых промышленных задач (например, при производстве особо чистых порошков) применяются керамические шары из высокопрочной алюминии (Al2O3).

3. Технологии литья износостойких деталей

Литьё — ключевой процесс производства износостойких деталей. Материал заливается в специальные формы, после охлаждения получают изделия с нужными характеристиками. Применяются такие методы литья:

• Литьё под давлением: используется для деталей с высокой точностью и гладкостью поверхностей.
• Песчаное литьё: применяется для крупногабаритных изделий сложной формы, требующих высокой прочности.
• Непрерывное литьё: обеспечивает серийный выпуск деталей с высокой скоростью.

4. Преимущества использования износостойких деталей в шаровых мельницах

Применение износостойких комплектующих для шаровых мельниц обеспечивает:

• Увеличение срока службы оборудования: снижается стоимость владения за счет меньшей частоты замен деталей.
• Снижение производственных затрат: уменьшается downtime, оптимизируется расход материалов.
• Повышение эффективности помола: точность и долговечность комплектующих улучшают процесс измельчения и производительность.
• Стойкость в тяжёлых условиях: такие детали выдерживают высокие температуры, давление и интенсивный износ.

Индивидуальное производство и реверс-инжиниринг шаровых мельниц от Авангард

Промышленный холдинг «Авангард», обладая многолетним опытом и современным инженерным центром, реализует весь цикл инжиниринга и индивидуального проектирования шаровых мельниц по требованиям ваших производств (горнодобывающая, цементная, химическая отрасли и др.).

Основные услуги и возможности Авангард:

• Механическое проектирование: проработка и оптимизация конструкции мельницы с учетом конкретных рабочих условий.
• Подбор материалов: рекомендации по выбору состава и марки сплавов (для шаров, футеровок и других деталей) с упором на износостойкость.
• Моделирование рабочих процессов: цифровое моделирование и симуляция для оценки эффективности мельницы в разных режимах.
• 3D-моделирование: создание подробных трехмерных моделей оборудования и всех ключевых комплектующих.
• Полное изготовление под ключ: производство и сборка оборудования согласно вашим спецификациям.

Кроме того, холдинг «Авангард» обеспечивает поставку и производство литейных материалов — сырья для изготовления всех видов деталей мельниц (шары, футеровки и др.), соответствующих современным международным стандартам. Такой подход гарантирует высокий срок службы оборудования и оптимальное качество помола.

Компания «Авангард» — лидер индустрии, ориентированный на качество и максимальную адаптацию продукции под нужды российских и зарубежных предприятий.

Покупка шаровой мельницы

Шаровая мельница (большинство моделей — «барабанная мельница») — оборудование, незаменимое в горнорудной, цементной, керамической, химической и фармацевтической промышленности. Если вы выбираете мельницу для своих задач, важно учитывать производительность, тип используемых комплектующих, материал шаров, степень износа, габариты и форму мельницы, а также уровень сервисного обслуживания.

Этапы покупки шаровой мельницы:

1. Определение задач и областей применения: прежде всего, определяют вид перерабатываемых материалов и необходимую степень помола. Для руды, флотации, керамики, химического сырья могут применяться разные типы мельниц. Важно оценить необходимую производительность и желаемую фракцию продукта.
2. Выбор типа шаровой мельницы: исходя из свойств сырья понадобится либо сухой, либо мокрый помол. Мельницы непрерывного действия (Continuous) — для крупных производств, а периодические (Batch) — для лабораторий и спецзадач. Крайне важно убедиться в качестве и типе комплектующих.
3. Качество и выбор материалов деталей: для долговечной и безотказной работы необходимы износостойкие комплектующие — хромистые чугуны, износостойкая сталь или специализированная керамика (для работы с особо абразивными или химически активными материалами). Критерии выбора — шары, футеровка, внутренние защитные слои.
4. Гарантии и сервисное обслуживание: сотрудничайте с проверенными поставщиками, которые обеспечивают квалифицированный монтаж, пусконаладку и техподдержку в течение всего срока эксплуатации. Это снизит риски поломок и продлит срок службы оборудования.
5. Цена и условия поставки: стоимость оборудования зависит от производительности, бренда, конструкционных решений и уровня сервиса. Рекомендуется предварительно запросить сравнение предложений у разных поставщиков, уточнить сроки изготовления (особенно для индивидуальных заказов) и условия гарантии.

Цена шаровой мельницы в холдинге Авангард:

Холдинг «Авангард» — один из лидеров российского и международного рынка по производству и поставке шаровых мельниц всех типов. Для расчета точной стоимости или получения консультации воспользуйтесь контактами отдела продаж.

Внимание: в данный момент цены находятся на этапе обновления. Пожалуйста, для уточнения стоимости покупки обратитесь к отделу продаж «Авангард».
