Щёковая дробилка

Щековая дробилка и принцип ее работы

Щековая дробилка — один из типов дробильных машин, используемый в качестве первой стадии дробления. В этой статье подробно рассматривается это оборудование и знакомит вас с принципом его работы.

Если вы ищете качественную промышленную щековую дробилку по подходящей цене, компания Авангард — надежный выбор для вас. Щековая дробилка — одно из основных устройств для первичного дробления в горнорудных предприятиях, песчано-гравийных заводах и горнодобывающей промышленности. Это оборудование с использованием двух щек — подвижной и неподвижной — эффективно дробит твердые и полутвердые камни, а благодаря своей простой конструкции и высокой производительности является одной из самых востребованных моделей дробилок.

Технические характеристики щековой дробилки включают входное отверстие, размеры щек, производительность, материал изнашиваемых деталей, таких как щеки и крепления, которые имеют важное значение для итоговой работы оборудования. В Авангард представлены различные виды щековых дробилок с разными размерами и производительностями от ведущих брендов, а также собственного производства. Для экономичных проектов есть возможность заказа, восстановления и приобретения подержанных щековых дробилок.

Мы предоставляем профессиональные консультации, гарантию качества и быструю доставку по всей России и странам СНГ. Для получения актуальных цен и подбора оптимальной модели позвоните нам или оформите заявку через сайт Авангард.

Введение о щековых дробилках (щека, щеки)

Щековая дробилка — один из видов дробильных машин, применяемых на первой стадии дробления. Благодаря наличию широкого входного отверстия (расстояние между двумя щеками в верхней части), установка идеально подходит для обработки камня из карьеров и гравийных россыпей. Работа устройства заключается в первичном дроблении, когда крупные куски, полученные после взрыва или добычи, уменьшаются до размеров, подходящих для транспортировки конвейерами или другой техникой и передачи на следующую стадию дробления. Щековые дробилки работают за счет сжатия и раздавливания материала с помощью двух щек, находящихся в камере дробления. Одна щека — неподвижная, другая — подвижная. Щековая дробилка, называемая также эксцентриковой, состоит из набора вертикальных щек — одна жестко зафиксирована, другая движется.

Подвижная щека движется взад-вперед посредством кулачкового механизма. Движение обеспечивается эксцентриковым валом, соединенным ремнем и шкивом с двигателем. Ход подвижной щеки может быть незначительным, т.к. дробление завершается не за один цикл. Необходимая инерция для дробления создается тяжелым маховиком, приводящим в движение вал и генерирующим эксцентриситет, что вызывает сжатие камня с последующим возвращением в исходное положение. Благодаря этому материал дробится и выходит через нижнее отверстие — разгрузочную щель.

Популярные модели щековых дробилок: 20*30, 30*50, 40*60, 45*65, 55*80, 30*90, 50*90, 60*90, 70*90, 30*125, 80*100, 90*110, 40*90, 63*100, 100*120 и др. Их маркировка соответствует размерам входного отверстия в сантиметрах, например, модель 55*80 — длина и ширина входа дробилки соответственно 55 и 80 см.

Продажа щековых дробилок

Покупка, продажа и производство различных типов щековых дробилок и их запасных частей высочайшего качества в компании Авангард. Для заказа по лучшей цене свяжитесь с отделом продаж щековых дробилок.

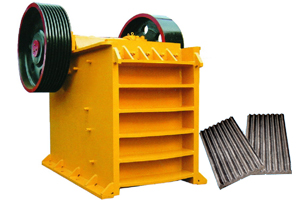

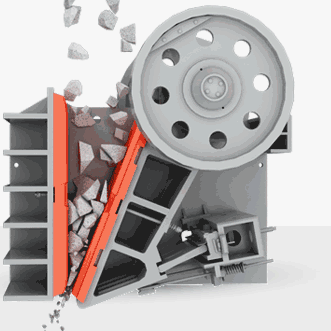

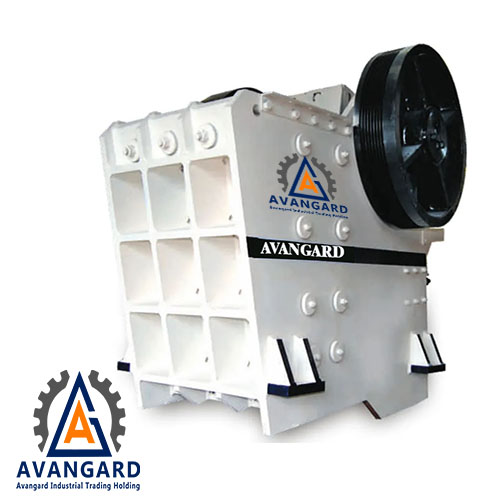

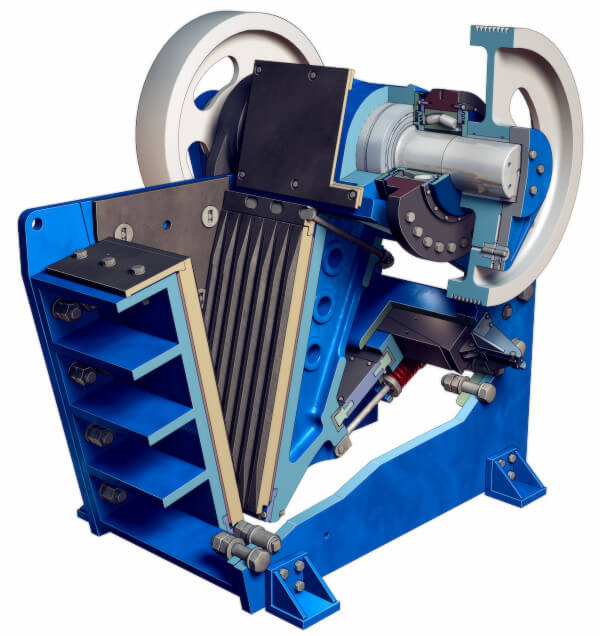

Механизм и принцип работы оборудования

Это основной тип дробильной установки, именуемый щековой дробилкой, используемый в горнодобывающей промышленности. Такие дробилки отлично подходят для крупного дробления руды и камня размером свыше 20 см.

В щековой дробилке размер щек определяется прямоугольником входного проема. Подвижная щека удерживается сильной пружиной в отведенном положении, обеспечивая защиту от слишком твердых предметов (например, металлические детали). Щека дробилки изготовлена из литой марганцевой стали Hadfield DIN 1.3401 (устойчива к износу и ударам). Техническая команда Авангард с опытом более 20 лет и высоким уровнем инженерных знаний обеспечивает решение любых задач по подбору марки стали и модификации сплава (манган, молибден, титан, никель и др.), а также настройке технологического процесса и режимов термообработки с целью максимального увеличения износостойкости и, как следствие, производительности устройства.

Угол между щеками примерно 27 градусов, дробление происходит между двумя щеками. В щековой дробилке максимальный размер подаваемого материала составляет 80–90% от размера входного отверстия, примерно 65% готовой продукции имеют меньшие размеры, чем разгрузочная щель в закрытом состоянии, либо 80% — в открытом положении.

В щековых дробилках имеется две щеки: одна неподвижна, другая движется, камень попадает между ними и разрушается под действием сжатия, сдвига и удара. Следует отметить, что эти дробилки используются преимущественно для первичного дробления.

Механическое усилие создается двумя щеками — неподвижной и подвижной. Они формируют V-образную дробильную камеру с более широким верхним и более узким нижним проемом. Благодаря этому устройству отлично дробятся горные и речные камни, а сырье обычно загружается экскаватором или самосвалом в приемный бункер дробилки, где происходит удаление мелких фракций для оптимизации работы всей технологической линии.

Более узкое нижнее отверстие дробильной камеры служит для регулировки размера готового материала. Зафиксированные тяги с механизмом Pitman удерживают подвижную щеку внизу, а предохранительная плита действует как предохранитель при попадании недробимых предметов, защищая дробилку. В целом, это устройство представляет собой пару вертикальных щек, одна из которых фиксирована, а другая подвижна. Движение подвижной щеки обеспечивается кулачковым механизмом, соединенным с двигателем через шкив и ремень. Благодаря возвратно-поступательному движению происходит последовательное дробление материала и его выход через нижнюю разгрузочную щель.

Прайс-лист щековых дробилок

Уважаемый посетитель, в связи с колебаниями валют и постоянно меняющимися ценами, для покупки щековых дробилок по актуальной цене и для уточнения наличия свяжитесь с отделом продаж компании Авангард.

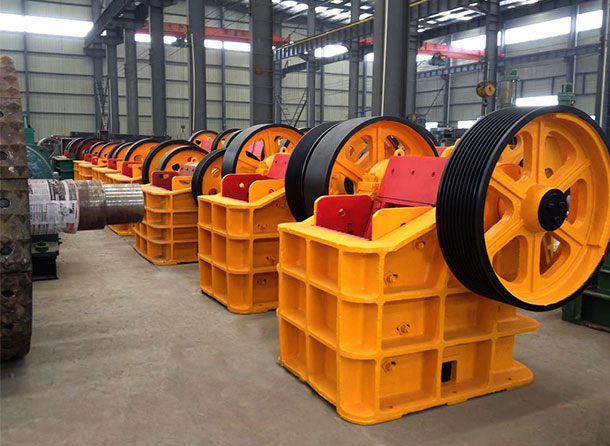

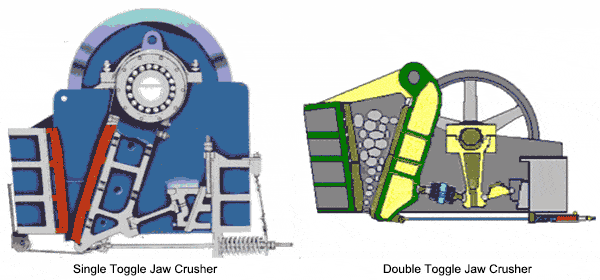

Типы щековых дробилок

В щековых дробилках минералы и горные породы дробятся сжатием или сдвигом между двумя щеками, одна из которых неподвижная, а другая движется. Для каждой горной породы, исходя из ее свойств, твердости и особенностей, необходим конкретный тип дробилки. Соответственно, механизмы движения щек различаются с целью обеспечить максимальное усилие в камере дробления. В зависимости от механизма устройства, дробилки делятся на два типа — с двойным и одинарным рычагом, ниже приведено их краткое описание.

-1 Щековая дробилка с двойным рычагом (Double Toggle Jaw Crusher):

Данный тип оборудован большим загрузочным отверстием по сравнению с одинарными моделями и способен легко дробить крупные и особо твердые камни. Он обладает повышенной мощностью и используется для дробления тяжелых руд и минералов. Движение щеки осуществляется возвратно-поступательно и колебательно.

В этой конструкции движение подвижной щеки, передаваемое шатуном и двумя рычагами (Toggle), позволяет дробить особо прочные и износостойкие материалы — железную руду, гранит, базальт, клинкер, кварцит, полевой шпат, доломит, гипс, известняк и др.

2- Щековая дробилка с одинарным рычагом (Single Toggle Jaw Crusher):

Оборудование этого типа отличается меньшим загрузочным отверстием и предназначено для среднего по твердости камня. Движение подвижной щеки здесь одновременное — вверх/вниз и вперед/назад.

В щековой дробилке подвижная щека закреплена в верхней части на эксцентриковом вале и соединена с рычагом снизу. Траектория ее движения почти эллиптическая, благодаря чему коэффициент трения и усилие на щеки и материал меньше. Эти дробилки имеют меньшее входное отверстие по сравнению с моделями Double Toggle и подходят для дробления твердых пород.

Преимущества щековых дробилок

В целом, щековые дробилки благодаря технически грамотной конструкции, простоте устройства, высокой производительности и низкому износу, простоты обслуживания широко применяются в различных отраслях промышленности для первичного дробления.

Преимущества щековой дробилки включают: возможность дробления особо твердых материалов (гранит, базальт, рудные минералы, клинкер, железная руда, кварцит и проч.), простота регулировки выхода, высокая производительность, низкая изнашиваемость благодаря профилю рабочей камеры, простота ремонта, компактность и удобство установки благодаря интегрированному приводу.

К основным преимуществам щековой дробилки относятся:

• Эстетичный дизайн и надежная работа
• Высокая мощность и производительность дробления
• Высокая производительность — приоритет на производственных линиях
• Возможность регулировки выходного отверстия
• Стоимость ниже, чем у других типов дробилок
• Простое и доступное сервисное обслуживание
• Быстрая и легкая замена запасных частей
• Более высокая износостойкость по сравнению с аналогами
• Высокая эффективность и снижение эксплуатационных расходов благодаря системе смазки
• Однородная фракция готового материала
• Минимальные эксплуатационные расходы среди всех типов дробилок
• Малый износ запасных частей
• Высокая скорость
• Большая производительность

Особенности использования щековых дробилок

• Удобство ремонта и обслуживания
• Прочный корпус и высокая устойчивость
• Стабильная работа
• Прочность и высокая мощность
• Минимальный износ
• Очень простая система смазки
• Низкая стоимость запасных частей
• Изготовление износостойких деталей из марганцевой стали, Ni Hard, HiCr
• Меньший износ и большая устойчивость по сравнению с аналогами
• Высокий и равномерный коэффициент производительности

Основные узлы щековых дробилок

Щековая дробилка состоит из следующих частей:

• Устройство для регулировки фракции
• Энергетический привод
• Щеки (пружина и натяжной стержень)
• Корпус
• Передача мощности

Материалы узлов щековой дробилки

Щековые дробилки — тяжелые промышленные машины с очень прочным корпусом, чаще всего изготовленным из чугуна или стали.

• Внутренняя часть корпуса оборудована съемными футеровками из высокомарганцевой стали (содержание Mn ≈ 13%), а также из легированного чугуна Ni-hard или высокохромистого чугуна ASTM A532.87 (Hi-Cr), что позволяет свести к минимуму износ компонентов.
• Щеки изготовлены из литой марганцевой стали Hadfield DIN 1.3401 (износостойкая, ударопрочная). Техническая команда Авангард с 20-летним опытом и инженерной экспертизой обеспечивает правильный подбор сплава (марганец, молибден, титан, никель и др.) и усовершенствование техпроцесса для максимальной износостойкости и производительности.
• Шнековые и подшипниковые болты, болты крепления щек и ось — из кованой стали, что увеличивает срок службы в тяжелых условиях эксплуатации.
• Основной вал изготовлен из стали MO40 по стандарту DIN 1.7231.
• Корпусные подшипники — из углеродистой стали GS-45 по DIN 1.0443, обработаны на горизонтально-расточном станке для идеальной посадки и длительной службы без вибрации и шума.
• Тяги (тоглы) — также из стали GS-45 по DIN 1.0443 с высокой эффективностью.

Запасные части для щековых дробилок

Техническая команда Авангард с более чем 20-летним опытом и высшим инженерным образованием подберет и изготовит из правильных сплавов любые изнашиваемые запасные части, обеспечив устойчивость к износу и повышение производительности вашего оборудования.

Все детали поставляются с гарантией от компании Авангард.

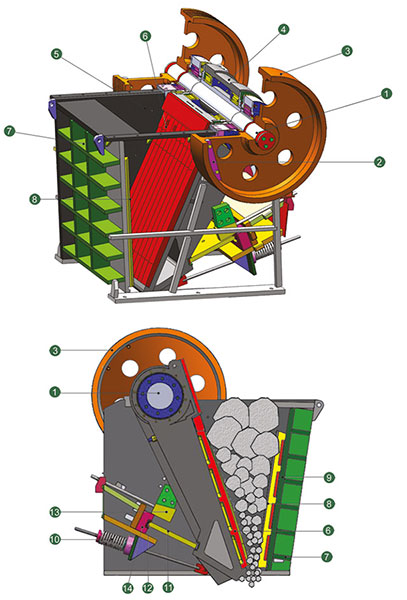

Запасные части

1. Неподвижная щека
2. Подвижная щека
3. Фиксатор щеки
4. Боковая плита
5. Подшипник щеки
6. Задняя щека
7. Короткий желоб
8. Длинный желоб щеки
9. Тяга (тогл)
10. Регулятор тогла
11. Маховик
12. Подшипник
13. Крышки и компоненты
14. Эксцентриковый вал щеки
15. Электродвигатель

Прайс-лист запасных частей для щековых дробилок

Уважаемый посетитель: в связи с изменением курса валют, для заказа, покупки, продажи или производства любых щековых дробилок и запасных частей по лучшей цене и качеству, а также для уточнения наличия свяжитесь с отделом продаж компании Авангард.

Технические характеристики щековых дробилок:
